簡易な電圧コントローラー

簡易な電圧コントローラー

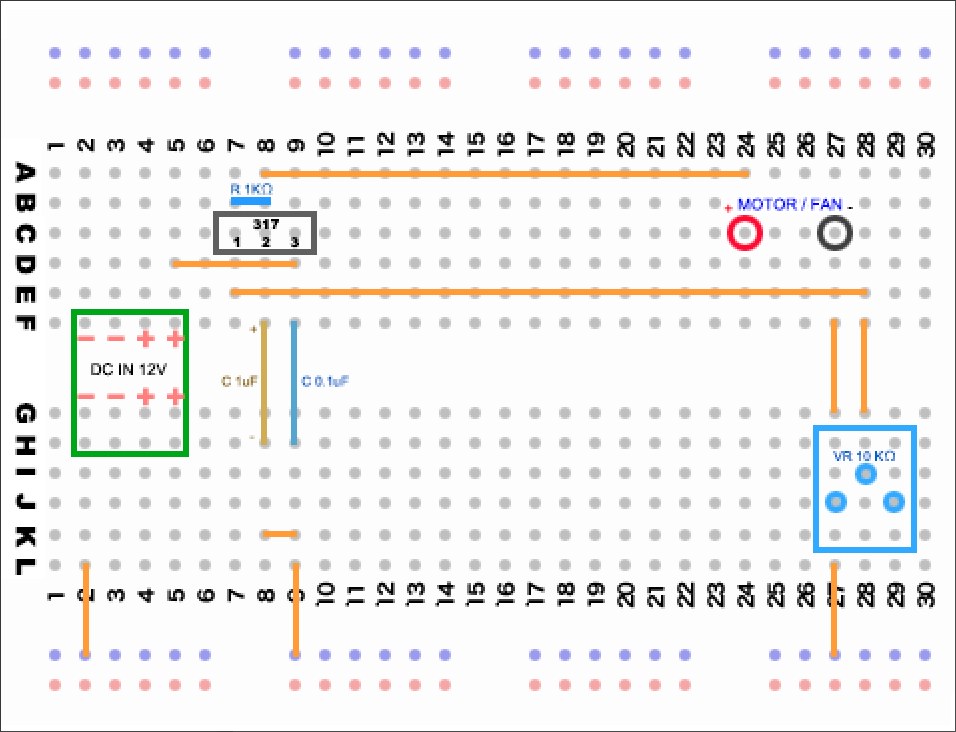

使用部品:

317:3端子可変正出力定電圧電源(可変3端子レギュレータ)
(NJM317もしくは互換品)
C 1uF:コンデンサ 1uF
C 0.1uF:コンデンサ 0.1uF(無極性)
VR 10KΩ:半固定抵抗 10KΩ
R 1KΩ:抵抗 1KΩ
DC IN 12V: 電源入力用のジャック dip化
電源 12V(スイッチング電源アダプタ)
そのた: ブレッドボード
ブレッドボード用のジャンパピン

メモ :
MOTOR / FAN の部分に、モーターやファンを接続します。電流に注意します。
レギュレーターが過熱するようであれば放熱板を取り付けます。
